Robot do malowania natryskowego dla zautomatyzowanych linii malowania proszkowego

Nasz robot do powlekania natryskowego służy do automatycznego malowania proszkowego elementów metalowych, plastikowych i kompozytowych. Można go zintegrować z liniami do produkcji powłok wymagających powtarzalnych ścieżek natryskiwania i kontrolowanych parametrów powłoki.

Zalety

Powtarzalne pozycjonowanie ±0,05 mm dla powtarzalnych ścieżek powlekania
Zasięg ramienia 2131 mm umożliwia pokrycie dużego przedmiotu obrabianego
Zaprogramuj-bezpłatny system nauczania umożliwiający szybszą zmianę produktu
Stabilne podawanie proszku w przypadku-długiej produkcji seryjnej
Kompatybilny z integracją przenośników i platform obrotowych
Obsługuje ciągłe powlekanie w stałych układach produkcyjnych
Ładunek 10 kg obsługuje elektrostatyczne zespoły natryskowe i prowadzenie kabli bez wpływu na stabilność ruchu

Konfiguracja struktury systemu

6-osiowe ramię robota przemysłowego
Zespół elektrostatycznego pistoletu natryskowego
System dostarczania i podawania proszku
Zawieszka dydaktyczna do rejestracji trajektorii
Szafa sterownicza (sterowanie ruchem + instalacja elektryczna)
Stały stół warsztatowy lub platforma mocująca

Główne parametry techniczne

Parametr	Specyfikacja
Rozpiętość ramion	2131 mm
Powtórz dokładność pozycjonowania	±0,05 mm
Maksymalne obciążenie	10 kg
Pojemność mocy	6,48 kVA
Waga sprzętu	Około. 230 kg
Klasa ochrony	Nadgarstek: IP54, Korpus: IP40

Obowiązujące warunki produkcji

Sprzęt jest zwykle używany w następujących konfiguracjach produkcyjnych:

Linie do malowania proszkowego metalowych elementów konstrukcyjnych
Linie do wykańczania powierzchni obudów sprzętu AGD
Procesy powlekania mebli przemysłowych
Linie do powlekania profili aluminiowych
Ogólne przemysłowe linie do obróbki powierzchni części metalowych

Kompatybilność materiałów i powłok

System jest kompatybilny z następującymi materiałami detali:

Stal-walcowana na zimno
Stal ocynkowana
Stop aluminium (np. profile 6063)
Tworzywa ABS/PC
MDF i powierzchnie z drewna konstrukcyjnego

Kompatybilne typy powłok proszkowych obejmują:

Farby proszkowe epoksydowe
Powłoki proszkowe poliestrowe
Powłoki proszkowe z fluorowęglowodorów
Powłoki funkcjonalne (wykończenia antykorozyjne,-odporne na warunki atmosferyczne-/wykończenia dekoracyjne)

Wsparcie konfiguracji projektu

Konfigurację systemu można dostosować w oparciu o:

Wymiary i geometria detalu
Wymagania dotyczące zdolności produkcyjnej
Rodzaj materiału powłokowego
Istniejący układ linii
Metoda integracji automatyki

Do wyceny i oceny technicznej zazwyczaj wymagane są następujące informacje:

Rysunki lub zdjęcia detali
Oczekiwana zdolność produkcyjna
Wymagania dotyczące procesu powlekania
Istniejące warunki linii produkcyjnej
Preferowana metoda integracji

product-750-683

Obszary zastosowań i kompatybilne materiały

Pole aplikacji	Typowe Obiekty	Kompatybilne materiały i typy proszków
Sprzęt domowy	Obudowy lodówek/pralek, klimatyzatory, wkładki do kuchenek mikrofalowych, podstawy do gotowania ryżu	Stal-walcowana na zimno, ABS, PC/ABS; Proszek epoksydowy, proszek poliestrowy
Meble i wyposażenie domu	Panele meblowe (metal/drewno), ramy szaf, prowadnice szuflad, klamki do drzwi, okucia łazienkowe	Stal ocynkowana, lite drewno, MDF; Matowy proszek poliestrowy, proszek do przenoszenia słojów drewna, proszek antybakteryjny
Budowanie i dekoracja	Aluminiowe profile drzwi/okien, panele ścian osłonowych, ościeżnice drzwi przeciwpożarowych, metalowe panele sufitowe	aluminium 6063, stal ocynkowana, stal kolorowa; Proszek poliestrowy-odporny na warunki atmosferyczne, fluorocarbon (odporny- na promieniowanie UV), proszek-podobny do kamienia

Wyświetlanie-symulacji witryny i zbliżeń konstrukcyjnych-

product-750-683

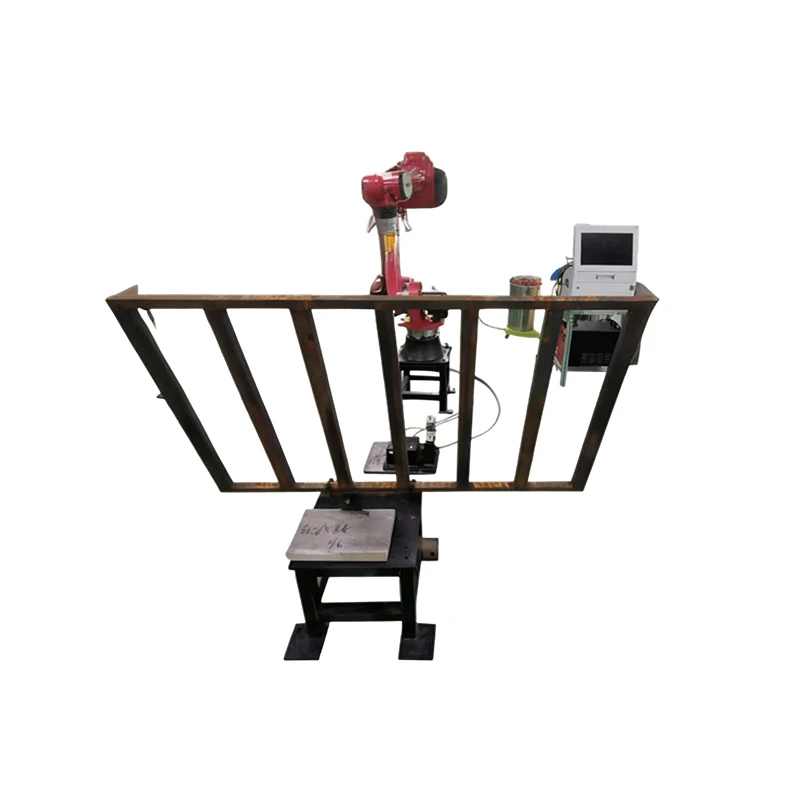

Rysunek 2.1 Schemat obiektu fizycznego-na miejscu

Wisiorek dydaktyczny i pistolet dydaktyczny

Elektrostatyczny pistolet natryskowy

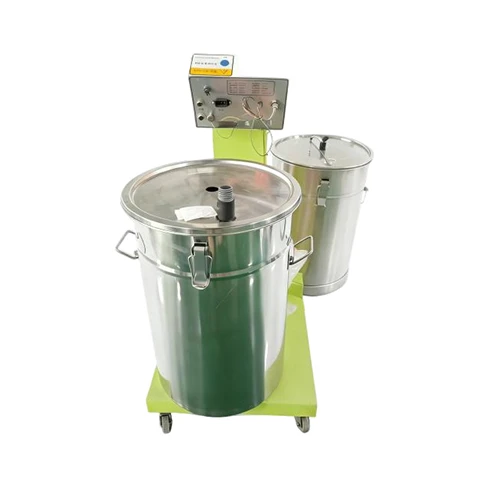

Opryskiwacz elektrostatyczny

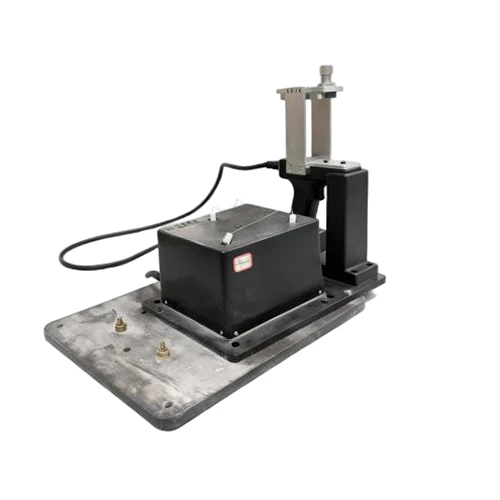

Program-Darmowy system

Elektryczna szafa sterownicza robota

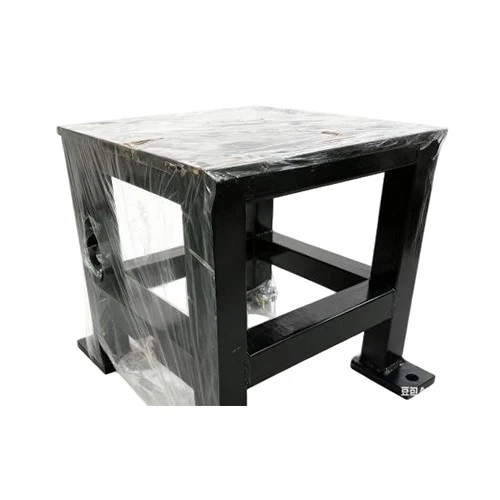

Podwyższona podstawa mocująca/stół warsztatowy

Często zadawane pytania

P: Czy robota do malowania natryskowego można zintegrować z istniejącą linią malowania proszkowego?

O: Tak. System można zintegrować z istniejącymi-przenośnikami, platformami obrotowymi lub samodzielnymi układami powlekania, w zależności od dostępnej przestrzeni produkcyjnej i wymagań dotyczących cyklu.

P: Czy zmiana produktu wymaga przeprogramowania?

O: Bezpłatny system nauczania-umożliwiający operatorom bezpośrednie rejestrowanie nowych ścieżek natryskiwania, skracając czas konfiguracji podczas zmian modelu produktu.

P: Jakie materiały powłokowe są obsługiwane?

Odp.: System obsługuje powłoki proszkowe epoksydowe, poliestrowe, fluorowęglowe,-korozyjne i dekoracyjne stosowane w przemysłowych zastosowaniach powłok proszkowych.

P: Czy robot może natryskiwać złożone powierzchnie i narożniki?

O: Tak. Zrobotyzowana konstrukcja składająca się z 6-osi umożliwia natryskiwanie pod wieloma kątami w przypadku rowków, zakrzywionych powierzchni, krawędzi i nieregularnych geometrii.

P: Dla jakich środowisk produkcyjnych jest zalecany ten system?

Odp.: System jest zwykle używany w środowiskach produkcyjnych o średniej--dużej skali, z powtarzającymi się cyklami powlekania i stałymi warunkami procesu.

P: Jakie informacje są wymagane do wyceny?

Odp.: Typowe informacje oceniające obejmują wymiary przedmiotu obrabianego, oczekiwaną zdolność produkcyjną, rodzaj materiału powłokowego i istniejący układ linii produkcyjnej.
