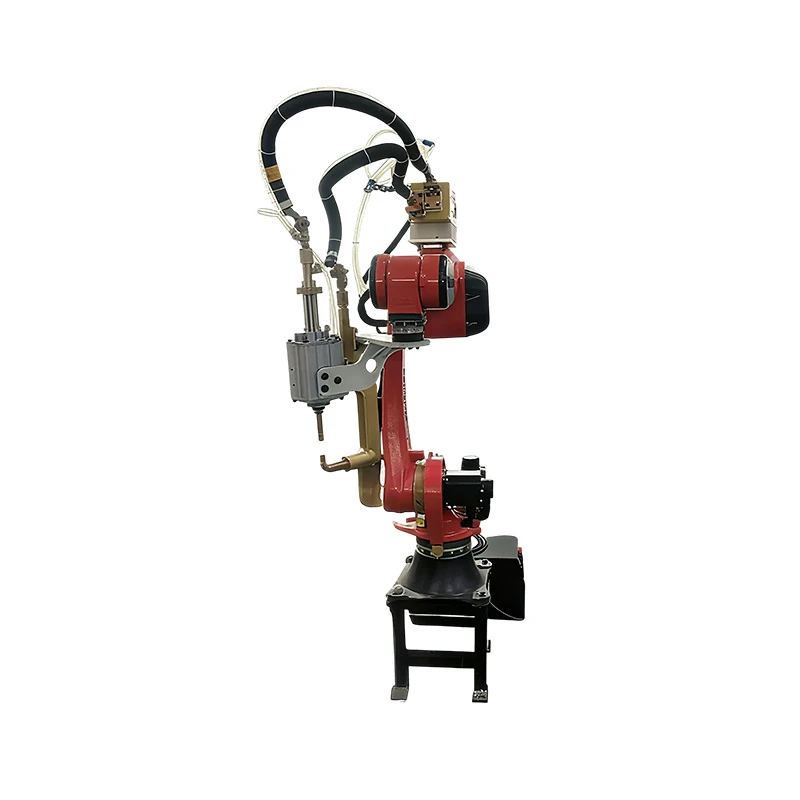

Robot do spawania punktowego
Szybkie-precyzyjne zgrzewanie punktowe w zastosowaniach motoryzacyjnych, AGD i przemysłowych
Zwiększ wydajność i spójność spawania dzięki naszemu robotowi do zgrzewania punktowego, zaprojektowanemu z myślą o samochodowych, urządzeniach i przemysłowych zespołach metalowych.
Kluczowe zalety
Spawanie precyzyjne –Powtarzalność ± 0,05 mm zapewnia spójne rozmieszczenie spoin we wszystkich częściach.

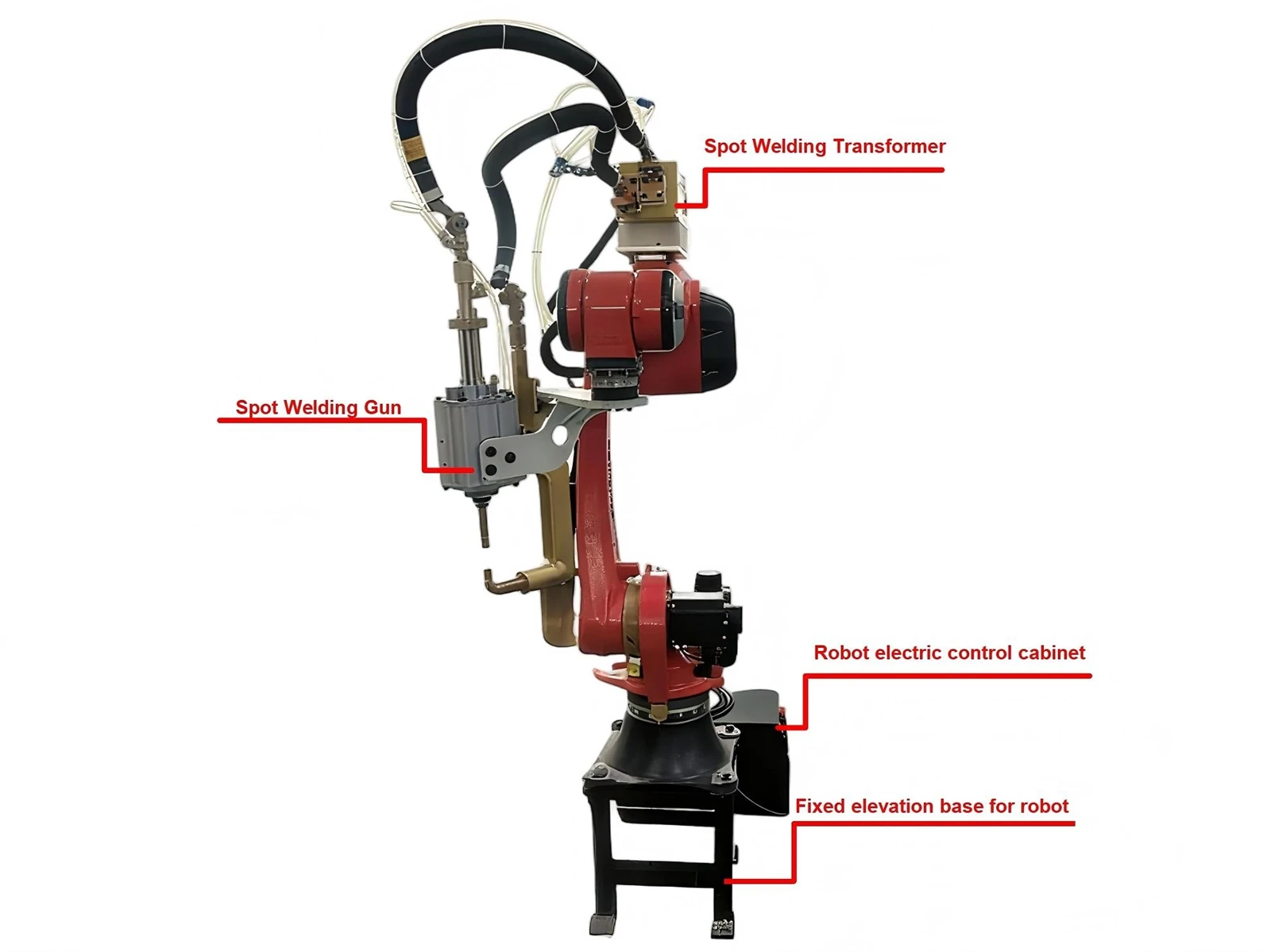

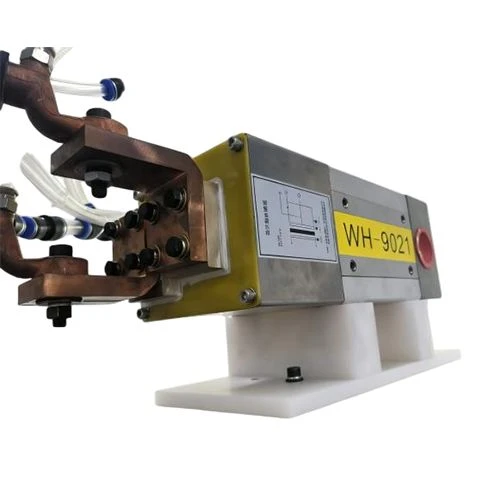

Wysoka nośność –Udźwig do 20 kg, mieszczący zaciski do zgrzewania punktowego, transformatory i akcesoria.
Elastyczny multi-Spawanie kątowe – 6-osiowe ramię robota umożliwia spawanie skomplikowanych części bez częstych zmian osprzętu.
Wysoka wydajność –Szybki cykl (~0,5 s na punkt zgrzewania) maksymalizuje przepustowość i wydajność linii produkcyjnej.
Bezpieczeństwo i zgodność –Nadgarstek IP54, korpus IP40; zgodne z normami bezpieczeństwa EN ISO 13849.
Dane techniczne
|
Kategoria parametrów |
Specyfikacja |
|
Oś |
6-osiowy |
|
Maksymalne obciążenie |
20 kg |
|
Rozpiętość ramion (zasięg) |
1895 mm |
|
Powtórz dokładność pozycjonowania |
±0,05 mm |
|
Maksymalna prędkość |
J1: 110 stopni/s, J2: 146 stopni/s, J3: 134 stopni/s, J4: 273 stopni/s, J5: 240 stopni/s, J6: 375 stopni/s |
|
Zakres ruchu |
J1: ±155 stopni, J2: -140 stopni /+65 stopni, J3: -75 stopni /+110 stopni, J4: ±180 stopni, J5: ±115 stopni, J6: ±360 stopni |
|
Waga sprzętu |
Około. 230 kg |
|
Klasa ochrony |
Nadgarstek: IP54, Korpus: IP40 |
|
Środowisko instalacji |
Temperatura robocza: 0–40 stopni, optymalna temperatura: 15–25 stopni, wilgotność: 20–80% wilgotności względnej (bez-kondensacji) |
|
Ciśnienie zasilania powietrzem |
0,5 ~ 0,7 MPa |
|
Zasilanie |
220 V ±10%, 50/60 Hz |
|
Dopuszczalny moment obrotowy |
J4: 52 N·m, J5: 56 N·m, J6: 51.2 N·m |
|
Dopuszczalna bezwładność |
J4: 0,664 kg·m², J5: 1,12 kg·m², J6: 0,397 kg·m² |
|
Podstawowe komponenty |
Odlewy karoserii, Serwomotory, Reduktory, Komponenty elektryczne – wszystko marki BORUNTE |
|
Objętość smarowania |
J1: 1400 ml, J2: 1000 ml, J3: 800 ml, J4: 250 ml |
|
Części zużywalne |
Pasek rozrządu MBT233080505, 5M-8, 85 zębów |
|
Akcesoria |
W zestawie dysk USB |
Aplikacje
Motoryzacja –Panele karoserii, ramy siedzeń, belki poprzeczne
Sprzęt AGD –Lodówki, pralki, klimatyzatory
Produkcja sprzętu i metalu –Obudowy meblowe, skrzynki narzędziowe, łączniki
Obsługiwane materiały –Stal nisko-węglowa, stal-o wysokiej wytrzymałości, stal ocynkowana, stal nierdzewna, stopy aluminium, mosiądz
Dlaczego warto wybrać tego robota
Szybkie,-szybkie, precyzyjne i powtarzalne zgrzewanie punktowe
Elastyczna obsługa wielu-kątów w przypadku złożonych zespołów
Obsługuje różnorodne metale i zastosowania przemysłowe
Trwałe,-nie wymagające konserwacji i łatwe w integracji z istniejącymi liniami
Obszary zastosowań i kompatybilne materiały
| Aplikacja | Typowe zastosowanie | Kompatybilne materiały |
|---|---|---|
| Sprzęt AGD | Zgrzewanie punktowe paneli bocznych lodówek, belek poprzecznych, wsporników bębna pralki, obudów klimatyzatorów | Stal-walcowana na zimno, stal ocynkowana, stopy aluminium |
| Automobilowy | Zgrzewanie punktowe paneli karoserii (drzwi, dach, bagażnik), belek poprzecznych ram, ram siedzeń, wsporników tablicy rozdzielczej | Stal nisko-węglowa,-stal o wysokiej wytrzymałości, stal ocynkowana |
| Produkty sprzętowe | Zgrzewanie punktowe metalowych ram meblowych, skrzynek narzędziowych, zawiasów, łączników |
Stal-niskowęglowa, stal nierdzewna, mosiądz |
